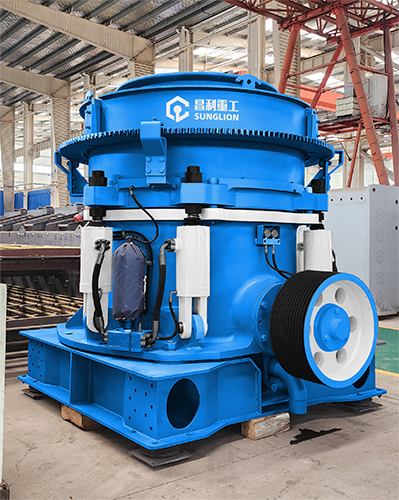

多缸液压圆锥破碎机
HP系列多缸液压圆锥破碎机是我公司在引进、吸收国外技术的基础上设计研发而成。该机适用于破碎中等和中等以上硬度的各种矿石和岩石，具有能耗低破碎力大、可靠性高 、生产能力大、自动化程度高、操作维修简单、产品粒形好、易损件费用低等特点。
适用物料：
河卵石、花岗岩、玄武岩、铁矿石、金矿、铜矿、石英石、辉绿岩、石灰石等。
破碎比大
生产效率高
安全稳定
综合效益高
易操作维护
成品粒型好
设备简介
多缸液压圆锥破碎机是昌利重工在引进、吸收国外技术的基础上设计研发而成。该机适用于破碎中等和中等以上硬度的各种矿石和岩石，主要用于金属矿山、建筑砂石加工中的二段破碎和三段破碎环节。其转速高、高破碎容量与特别的设计使破碎后的成品具有其出色的立方体型。该机采用了高强度铸钢机架，合金材料锻造主轴，高精度的直齿伞齿轮传动结构，结合多种腔型选择和自动化的运行控制系统，使该设备的性能和优势得以完美的体现。本机分为标准型和短头型。一般而言，标准型给料粒度大，排料粒度也较粗。短头型的破碎锥较陡，给料粒度小，有利于生产细粒级的物料，故标准型一般用于粗、中碎，短头型用于中、细碎。
性能优势
层压破碎设计 出料粒形更好
偏心距大(是单缸的2倍)、摆频高及层压缩破碎原理的应用，使设备产量高，破碎比大，粒型好。
巧妙的衬板调节方式 衬板利用率高
液压马达驱动调整套(定锥衬板)，可对排料口进行准确调整，使给料稳定，衬板利用率高、产品粒型好。液压马达还可使调整套和定锥衬板全部转出支撑套，以便更换定锥衬板和动锥衬板，从而大大简化了衬板更换的工作量。
更易于维护 有效节省运营成本
先进的密封方式，保证润滑系统洁净，设备维护简单，更换部件方便快捷。
定轴式设计 承载力强
定轴式设计，主轴强度大，可承载更大的破碎力。
先进的液压保护装置 自动化程度高
双向过铁释放液压缸能够让铁块通过破碎腔，具有优秀的过铁性能，保证设备能够连续运行，生产效率高。液压清腔功能，能够轻松快速清理破碎腔内堆积物料，大幅降低工人劳动强度，提高工作效率。
整体钢架结构设计 设备运行稳定
整体钢架结构设计，用户现场基础制作简单，安装更为方便快捷。全系标配六件橡胶弹簧支撑，保证设备运行稳定同时降低设备对基础的冲击。
工作原理
圆锥破动锥在偏心套带动作用下做旋摆运动，带动破碎壁对与轧臼壁间的物料进行挤压、搓碾，根据层压理论，物料受到多个方向的作用力，根据自身纹理破碎并被打磨，形成稳定的石料颗粒，符合出料要求的从破碎壁旋摆间隙处下落，其余物料继续破碎，直至达到要求。
性能参数
注：产量根据不同物料，进料粒度等因素其结果将有所不同
| 型号 | 腔型 | 破碎锥大端直径(mm) | 给料口尺寸(mm) | 最大给料尺寸(mm) | 排料口调整范围(mm) | 处理能力(t/h) | 电动机功率(kw) | 主机重量(t) |
|---|---|---|---|---|---|---|---|---|
| HPM200 | C1 | 900 | 185 | 145 | 22 | 160~250 | 160 | 11 |
| C2 | 125 | 100 | 18 | 145~250 | ||||
| C3 | 95 | 75 | 14 | 120~250 | ||||
| F1 | 76 | 60 | 12 | 108~210 | ||||
| F2 | 54 | 45 | 10 | 81~210 | ||||
| HPM300 | C1 | 1100 | 235 | 190 | 26 | 230~445 | 220 | 20 |
| C2 | 211 | 170 | 20 | 200~445 | ||||
| C3 | 150 | 120 | 16 | 180~445 | ||||
| C4 | 107 | 85 | 14 | 160~220 | ||||
| F1 | 53 | 40 | 12 | 140~220 | ||||
| HPM400 | C1 | 1400 | 299 | 240 | 35 | 270~630 | 315 | 27 |
| C2 | 252 | 200 | 25 | 252~630 | ||||
| C3 | 198 | 160 | 25 | 243~630 | ||||
| C4 | 111 | 190 | 18 | 210~630 | ||||
| F1 | 92 | 75 | 15 | 162~370 | ||||
| F2 | 52 | 40 | 13 | 126~370 | ||||
| HPM500 | C1 | 1500 | 335 | 270 | 38 | 365~790 | 400 | 40 |
| C2 | 286 | 230 | 30 | 328~790 | ||||
| C3 | 204 | 165 | 22 | 280~790 | ||||
| C4 | 133 | 105 | 20 | 202~450 | ||||
| F1 | 95 | 75 | 16 | 175~450 | ||||
| F2 | 52 | 42 | 8 | 158~450 | ||||
| HPM650 | C1 | 328 | 262 | 30 | 386~790 | 500 | ||
| C2 | 279 | 225 | 25 | 348~790 | ||||
| C3 | 196 | 175 | 20 | 300~790 | ||||
| F1 | 106 | 85 | 13 | 280~530 | ||||
| F2 | 52 | 42 | 9 | 220~530 | ||||
| HPM800 | C1 | 2000 | 353 | 280 | 38 | 616~1100 | 630 | 70 |
| C2 | 297 | 240 | 38 | 522~1100 | ||||
| C3 | 267 | 214 | 25 | 495~1100 | ||||
| C4 | 219 | 175 | 22 | 380~1100 | ||||
| F1 | 155 | 125 | 20 | 328~730 | ||||
| F2 | 92 | 75 | 16 | 270~730 |
产品结构组成
从外形设计到内部结构，每一处细节都经过精心考量
进料口
调整帽
锤头
定锥
调整套
压帽
液压缸保险结构
破碎壁
动锥
偏心套
皮带轮
固定式主轴
传动轴
机架
产品实拍展示
从外形设计到内部结构，每一处细节都经过精心考量
